правила монтажа проводки деревянные перекрытия

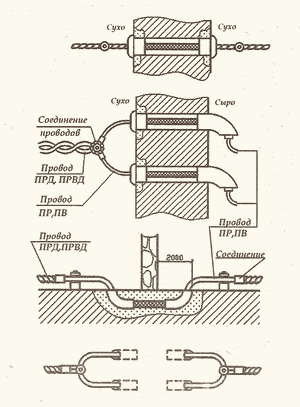

рис. Прокладка проводов через стену и межэтажнрое перекрытие.

присоединений к оборудованию (светильникам): их очищают от изоляции, проверяют схемы соединений и маркируют электропроводку.Подготовленные участки электропроводок монтируют на месте прокладки с помощью различных креплений.Для того чтобы защитить провода от механических повреждений, в отверстия для их прохода сквозь деревянные или кирпичные внутренние стены дома и межэтажные перекрытия (рис. ) закладывают отрезки металлических или изоляционных труб соответственно.

На заготовительном участке в соответствии с натурными замерами трасс проводят раскрой проводов для каждого участка трассы.Концы проводов и кабелей нужно подготовить для соединений, ответвлений и

строительных конструкций.При разметке определяют места размещения переходных коробок, крепления электропроводок, отверстий для проводов, кабелей, труб и ниш для щитков.После этого уточняют размеры элементов электропроводки и их конфигурацию.

Разметку производят с помощью рулеток, а линии отбивают шнуром, окрашенным синькой или сухой охрой. Натянутый шнур оттягивают и резко отпускают для удара по поверхности. Место расположения крепежных деталей отмечают поперечными рисками на отбитой линии.Трасса для открытых электропроводок должна быть параллельна линиям

Разметку выполняют до начала производства штукатурных, окрасочных и других отделочных работ. При этом учитывается удобство пользования, и обслуживания проводки во время эксплуатации при соблюдении правил электро - и пожарной безопасности.Разметка трассы и основных осей размещения электрооборудования и светильников производится следующим образом: на полу или потолке наносят отметки в виде черной полосы шириной 10-12 мм и длиной 120-150 мм.

Порядок операций монтажа электропроводки.

Порядок операций монтажа электропроводки.
